Ce este placa de oțel-rezistentă la uzură NM400?
NM400 este o placă de oțel-rezistentă la uzură-înaltă, conform standardului național chinez, și este unul dintre clasele de bază ale seriei NM de oțel-rezistente la uzură. Denumirea gradului său urmează o regulă clară și logică: „NM” este prima literă a pinyinului chinezesc pentru „rezistent la uzură” (Nai Mo), iar „400” indică valoarea nominală a durității Brinell de 400 HBW.
NM400 este unul dintre clasele de bază din GB/T 24186-2022 „Plăci de oțel rezistente la uzură de înaltă-rezistență pentru mașini de inginerie”. Acest standard acoperă șapte grade de duritate de la NM300 la NM600, cu un interval de duritate de 270-640 HBW. NM400 este cel mai utilizat dintre toate gradele din seria NM, reprezentând mai mult de 50% din consum. Realizează un echilibru optim între rezistența la uzură, duritatea la impact, sudabilitate și cost, făcându-l materialul preferat pentru condiții de uzură medie până la grele în minerit, construcții inginerești și manipularea materialelor.
Contactați-ne acum pentru o cotație
standarde și sisteme de implementare

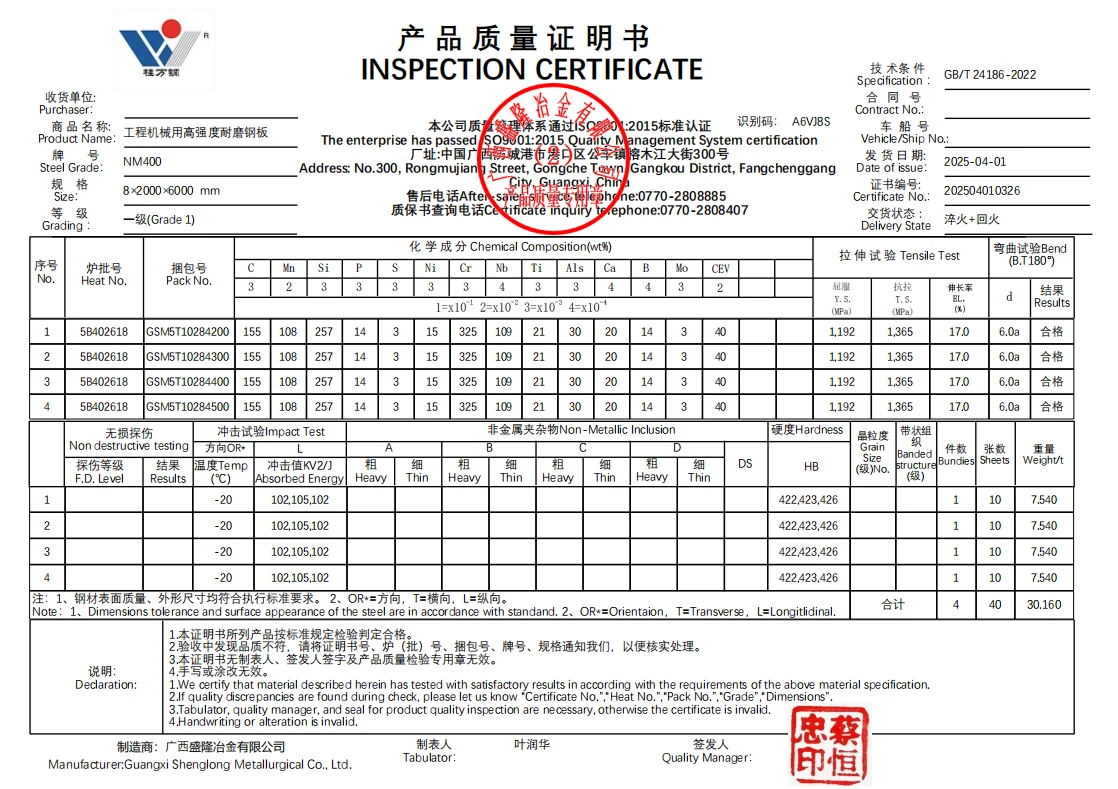

Plăcile de oțel rezistente la uzură NM400 sunt fabricate conform GB/T 24186-2022 (înlocuind versiunea 2009), al cărei titlu standard este „Plăci de oțel rezistente la uzură de înaltă-rezistență pentru mașini de inginerie”. Acest standard specifică toate cerințele tehnice, inclusiv compoziția chimică, proprietățile mecanice, toleranțele dimensionale, calitatea suprafeței și metodele de inspecție.
Compoziția chimică și proprietățile mecanice
1.Proprietăți chimice
Performanța superioară a NM400 provine din compoziția sa chimică atent echilibrată. Tabelul de mai jos prezintă intervalul tipic de compoziție și rolul specific al fiecărui element de aliere:
| Element | Interval de conținut (% în greutate) | Rol și mecanism |
|---|---|---|
| Carbon (C) | 0.20–0.30 | Element de întărire a miezului; formează carburi cu duritate mare-care contribuie direct la rezistența la uzură; contribuie la formarea martensitei în timpul călirii. |
| Siliciu (Si) | 0.10–0.50 | Agent de dezoxidare; asigură consolidarea-soluției solide și îmbunătățește rezistența la oxidare. |
| Mangan (Mn) | 1.00–1.60 | Îmbunătățește călibilitatea pentru a asigura o transformare completă în secțiuni mai groase; inhibă fisurarea la cald în timpul procesării termice. |
| Crom (Cr) | 0.30–1.20 | Element critic-de rezistență la uzură; formează (Cr,Fe)₇C₃ faze dure care îmbunătățesc foarte mult rezistența la abraziune; îmbunătățește, de asemenea, călibilitatea și stabilitatea la revenire. |
| Fosfor (P) | Mai mic sau egal cu 0,025 | Impuritate dăunătoare strict controlată; poate induce fragilitate la rece și poate degrada sudarea dacă este excesivă |
| sulf (S) | Mai mic sau egal cu 0,025 | Controlat pentru a menține duritatea și lucrabilitatea la cald; formează incluziuni nemetalice care pot provoca anizotropie. |
| Bor (B) | 0,0005–0,005 (urmă) | Îmbunătățește considerabil călibilitatea chiar și în cantități foarte mici; asigură călirea profundă în plăci mai groase. |
2.Proprietăți mecanice
NM400 oferă o combinație optimă de duritate, rezistență și tenacitate, echilibrată cu grijă pentru a se potrivi unei game largi de aplicații cu uzură grea-. Următorul tabel rezumă valorile proprietăților mecanice tipice pentru NM400 în stare de călire și revenire:
| Proprietate | Valoare tipică | Remarci |
|---|---|---|
| Duritate Brinell (HBW) | 370–440 (tipic 380–440) | Echivalent cu HRC 38–46 pe scara Rockwell C; reală variază în funcție de grosimea plăcii. |
| Rezistența la tracțiune (Rm) | Mai mare sau egal cu 1200–1250 MPa | Depășind cu mult clasele structurale standard, cum ar fi Q345或Q460. |
| Limita de curgere (Rel) | Mai mare sau egal cu 1000–1050 MPa | Rezistență ridicată la deformarea plastică la sarcini mari. |
| Alungire (A₅) | Mai mare sau egal cu 10% | Ductilitate suficientă pentru a absorbi impactul și vibrațiile fără defecțiuni fragile. |
| Rezistență la impact (-20 grade KV₂) | Mai mare sau egal cu 24 J | Garantează rezistența la rupere fragilă în condiții de impact pe vreme rece-. |

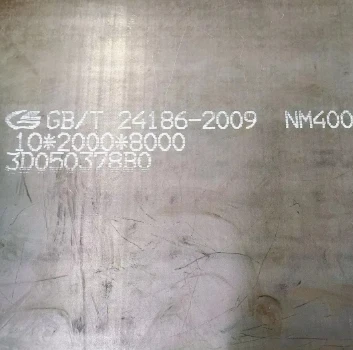

NM400

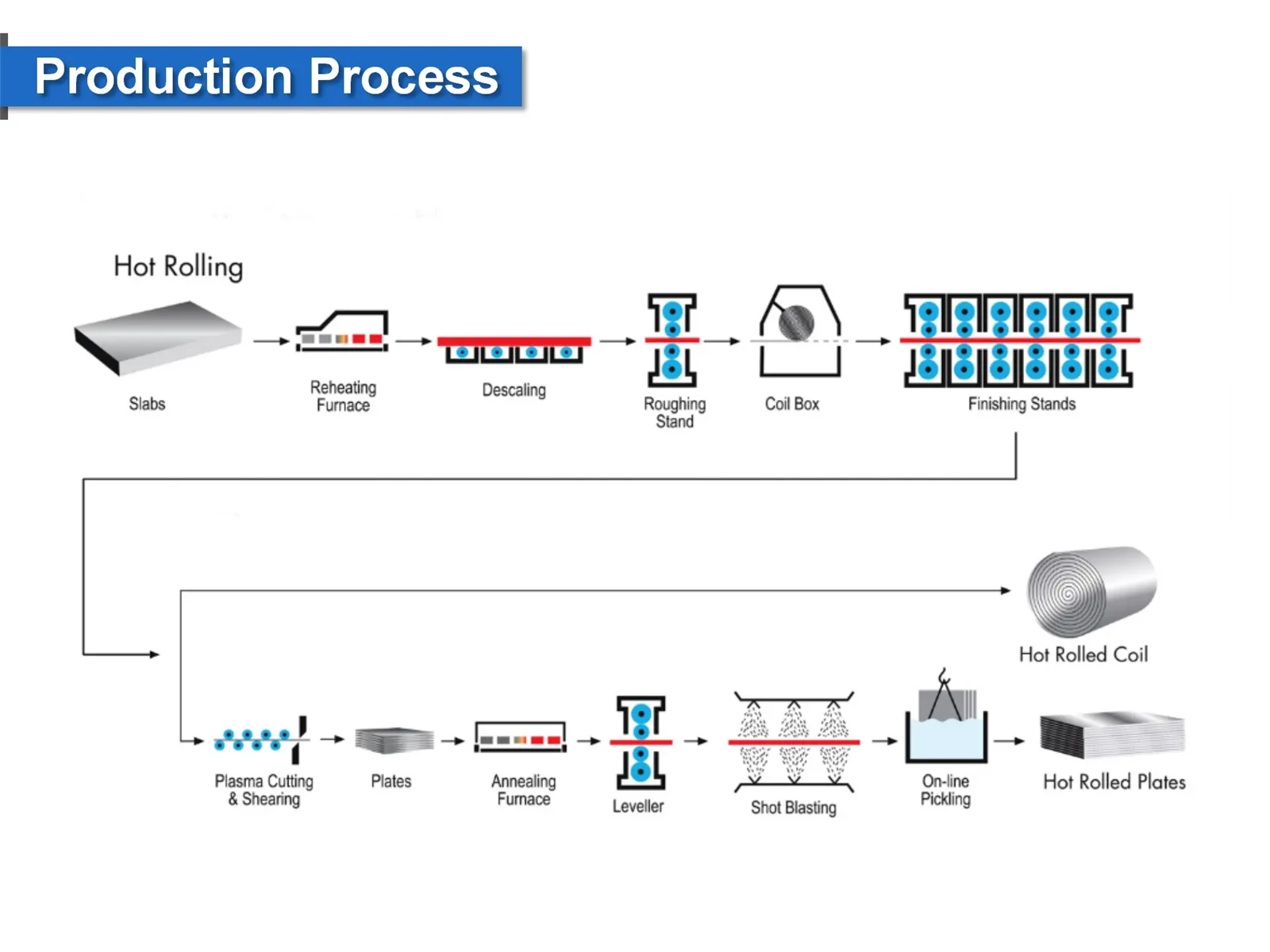

Fluxul procesului de producție
Producția NM400 este un proces sofisticat, în mai multe-etape, care necesită un control precis la fiecare pas:
Topirea: Topirea primară se realizează într-un convertor sau cuptor electric, urmată de rafinarea cu oală (LF/VD etc.). Se menține un control strict asupra gamei înguste de fluctuații ale purității și compoziției chimice a oțelului topit, minimizând conținutul de elemente nocive precum fosfor și sulf.
Turnare continuă și încălzire plăci: oțelul topit este turnat în plăci folosind o mașină de turnare continuă și apoi încălzit într-un cuptor de încălzire la un interval de temperatură specific pentru a pregăti microstructura pentru rularea ulterioară.
Laminare controlată: un proces de laminare controlat în două-etape este utilizat pentru a rafina boabele de austenită anterioare: laminare grosieră în regiunea de recristalizare pentru a descompune structura-turnată, urmată de laminarea finală în regiunea de non-recristalizare pentru a acumula energie de deformare-care oferă mai multe locuri de nucleare fine și rezultate de transformare la fel de fine decât cele de ferită, pentru o mărime a granulelor finale de ferită la egalitate la 50μm. Temperatura de laminare de finisare este de obicei menținută între 800-900 de grade pentru a optimiza rafinarea cerealelor
Călire (etapa de călire de bază): imediat după rulare, placa este supusă călirii directe folosind jeturi de apă de înaltă presiune-, realizând o viteză de răcire care depășește 30 de grade/s pentru a promova formarea martensitei. Temperaturile de stingere sunt controlate în intervalul 900-930 de grade pentru a obține o austenitizare aproape completă. Acest proces trebuie echilibrat cu grijă: grosimea plăcii, compoziția chimică și intensitatea apei de răcire influențează toate duritatea finală și uniformitatea-grosimii.
Călire: plăcile stinse sunt apoi supuse unei căliri la temperatură joasă-la 180-250 de grade . Acest pas ameliorează tensiunile reziduale induse de călire-, ajustează ușor echilibrul durității-durității și stabilizează microstructura pentru o performanță constantă în-serviciu. Temperaturile de revenire trebuie menținute sub 300 de grade pentru a preveni pierderea excesivă a durității prin supra-călire și înmuiere a martensitei
Tehnologia de procesare
Tăiere
Se pot folosi tăierea cu flacără, tăierea cu plasmă sau tăierea cu laser. În timpul tăierii cu flacără, datorită durității ridicate și echivalentului ridicat de carbon, există o tendință semnificativă de fisurare la rece; preîncălzirea este necesară înainte de tăiere. Se recomandă preîncălzirea la 150~200 de grade, iar preîncălzirea este obligatorie pentru grosimi care depășesc 30 mm. Tăierea cu plasmă este potrivită pentru plăci-subțiri medii (<50mm), offering fast cutting speeds and a small heat-affected zone. Laser cutting is suitable for thin and medium-thick plates, achieving an accuracy of ±0.1mm, and is suitable for machining complex-shaped parts.
Sudare
NM500 are o compoziție ridicată de aliaj și echivalent de carbon ridicat, făcându-l sensibil la procesele de sudare și prezentând o tendință semnificativă de fisurare la rece. Sudabilitatea este slabă (20†L2-L3). Preîncălzirea la o temperatură adecvată (de obicei peste 100 ~ 150 de grade) este esențială înainte de sudare. Trebuie folosite tije sau fire de sudură cu conținut scăzut de-hidrogen, iar aportul de căldură trebuie controlat strict. În timpul sudării, trebuie urmat principiul „selectării rezistenței materialului de sudură în funcție de materialul cu rezistență mai mică și determinării temperaturii de preîncălzire în funcție de materialul cu rezistență mai mare”. Recoacerea post-de detensionare este recomandată pentru a elimina solicitarea reziduală în îmbinarea sudură.
Principalele scenarii de aplicare
NM400 este utilizat pe scară largă în piese-rezistente la uzură ale echipamentelor industriale, oferind protecție-rezistentă la uzură pentru componentele critice. Aplicațiile sale de bază includ:
Utilaje pentru minerit: cupe de excavator, muchii de tăiere și muchii de tăiere laterale; garnituri de concasor; caroserii autobasculante și plăci inferioare; jgheaburi transportoare de transfer și alimentatoare cu șurub.
Mașini de construcții: plăci de găleți pentru buldozer, muchii de tăiere pentru încărcător, jgheaburi transportoare cu raclete etc.
Mașini metalurgice: cărucioare pentru mașini de sinterizare, clopote de furnal și căptușeli rezistente la uzură-pentru echipamentele de cocsificare, capabile să reziste la condiții de uzură la temperatură înaltă-de până la 400 de grade .
Cărbune și mașini electrice: conducte de transport de cărbune pulverizat, căptușeli pentru moara de cărbune, coșuri colectoare de praf, carcase rotoare ventilatoare, căptușeli de concasor de cărbune, buncăre de cărbune și alimentatoare cu șurub etc.
Mașini pentru materiale de construcții: căptușeli pentru moara de ciment, matrițe pentru mașini de cărămidă, reducând costurile de producție prin îmbunătățirea rezistenței la uzură.
În plus, NM400 este, de asemenea, utilizat în cantități mici la fabricarea pieselor de precizie precum abrazivi și rulmenți. Odată cu dezvoltarea continuă a tehnologiei, grade-de înaltă calitate, cum ar fi NM500D și NM500E, au fost aplicate cu succes în noi domenii de echipamente, cum ar fi concasoarele inteligente mari și mașinile de minerit cu caroserie largă-.
Ghid de selecție și comparație de note
| Nota | Interval de duritate (HBW) | Rezistenta la uzura | Duritate | Condiții de lucru aplicabile |
|---|---|---|---|---|
| NM400 | 370–440 | Linia de bază | Excelent | Uzură moderată, performanță generală echilibrată, potrivită pentru sarcini de impact puternice |
| NM450 | 410–480 | Ridicat (15–30% mai mare decât NM400) | Bun | Performanță cuprinzătoare, echilibru bun între duritate și duritate |
| NM500 | 470–540 | Extrem de sus | Limitat | Scenarii de uzură mare, impact scăzut spre mediu; preferat pentru medii de uzură extremă |
Contactați-ne astăzi pentru plăci de oțel premium NM500 rezistente la uzură-- duritate superioară, durabilitate excelentă și prețuri competitive pentru a prelungi durata de viață a echipamentului dvs.
Oferim:
Plăci de oțel NM500 de înaltă calitate-consecvent
Certificat complet de testare din fabrică (MTC)
Dimensiuni personalizabile, livrare rapida
Contactați-ne astăzi pentru o ofertă foarte competitivă și reduceți costurile proiectului dvs. folosind plăci de oțel NM500.
Contactați-ne acum pentru o cotație
FAQ:
Ce este oțelul NM400?
Plăcile NM400 sunt un oțel de înaltă-rezistență,-rezistent la uzură, cunoscut pentru durabilitatea și duritatea superioară. NM400 este un oțel standard chinezesc GB. Materialul NM 400 este utilizat pe scară largă în industriile în care rezistența la abraziune (rezistent la abraziune) este importantă, cum ar fi în sectoarele de construcții și minerit.
Este NM400 la fel cu AR400?
Nr. NM400 și AR400 sunt ambele plăci de uzură din clasa 400 HB-, dar nu sunt exact aceeași calitate sau standard.
Este NM400 echivalent cu AR400?
NM400 poate fi folosit ca alternativă AR400 în multe aplicații de uzură, dar trebuie verificate mai întâi cerințele MTC și ale proiectului.
Care este duritatea NM400 vs AR400?
NM400 este de obicei aproximativ 370–430 HBW, în timp ce AR400 este de obicei aproximativ 360–444 BHN.
Poate NM400 să înlocuiască AR400 pentru căptușeli și jgheaburi?
Da. În multe aplicații de abraziune cu alunecare, NM400 poate fi luat în considerare pentru căptușeli, jgheaburi, buncăre și piese de uzură similare.
